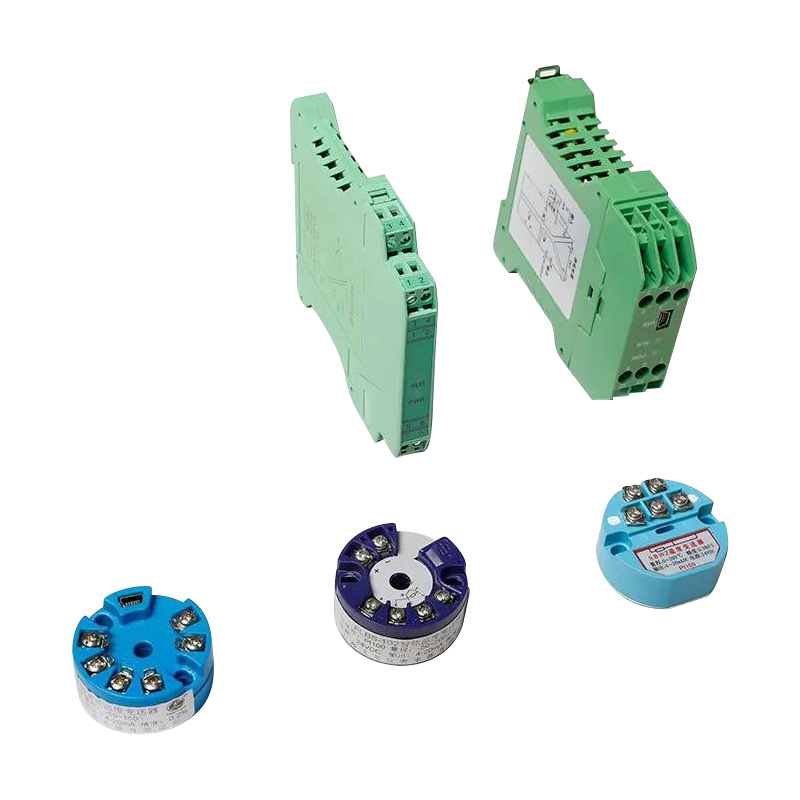

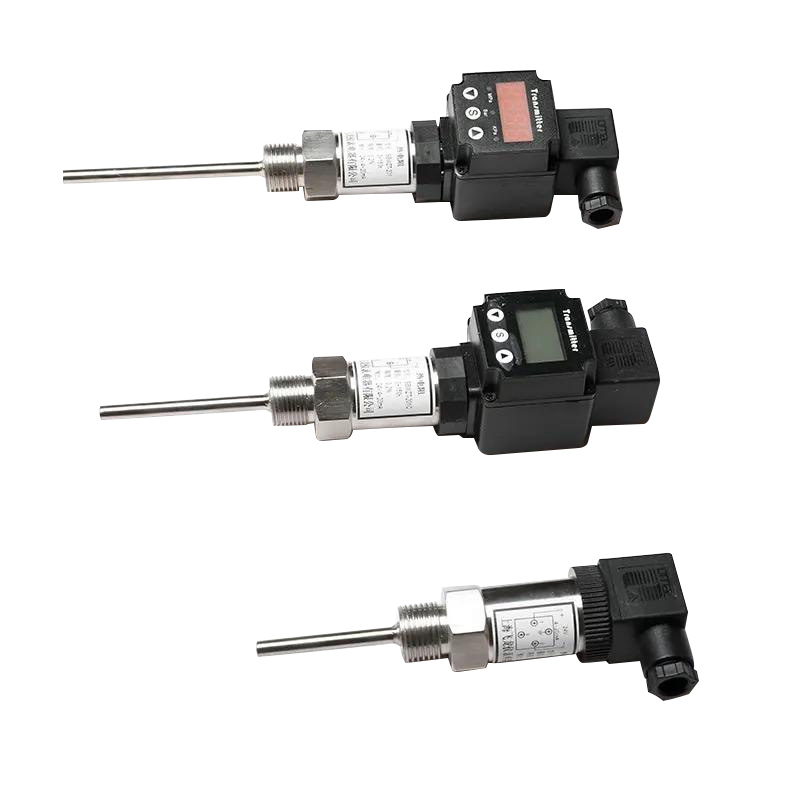

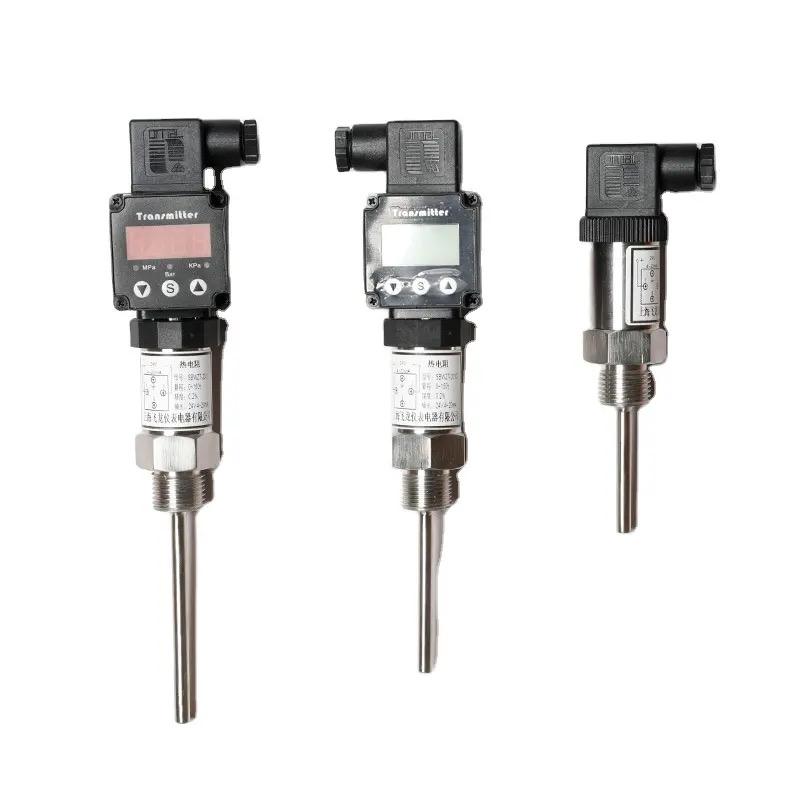

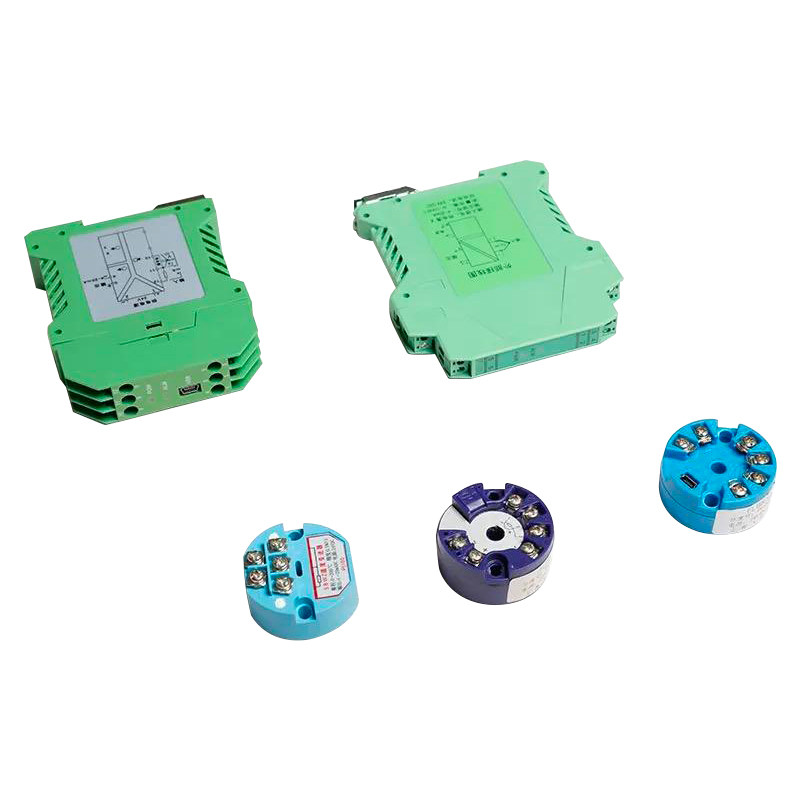

Tarchuradóir teochta comhtháite

Is féidir na táirgí teirmeachúpla struchtúracha comhtháite agus friotaíocht teirmeach le feidhm tomhais teochta agus tarchurtha a bhaint amach trí mhodúil an chórais dhá shreang tarchuradóra (SBWRand SBWZ) a chur isteach sa bhosca nasc de na táirgí teirmeachúpla agus friotaíocht teirmeach, mar shampla gnáthchineál pacáistithe, cineál cruthúnas pléascadh agus cineál sheathed, Is féidir an táirgeadh comhtháthaithe a úsáid chun teocht an leacht leachta agus an teirmeachúpla a thomhas go díreach. marc céime caighdeánach agus gineann an líneach 4 ~ 20mA DC ag an teocht tomhaiste. Déantar na teochtaí a thomhas agus a rialú ag teagmháil an chomhartha aschuir DC agus an chórais ríomhaireachta. Is féidir an tarchuradóir teochta seo a úsáid go forleathan i réimse taighde eolaíoch na n-earnálacha tionsclaíocha, mar shampla cumhacht leictreach, miotalóireacht, peitriliam, innealtóireacht cheimiceach, eitlíocht, meicníocht, tionscal éadrom, teicstíle, leigheas, bia agus cosaint náisiúnta.

Faigh Meastachán

Comhartha aschuir	Comhartha DC 4-20mA líneach le teocht laistigh den raon
Cruinneas bunúsach	Tarchuradóir teochta teirmeachúpla ± 0.5% FS; Tarchuradóir teocht friotaíochta teirmeach ±0.2%FS;
Modh tarchurtha	córas dhá shreang
Soláthar cumhachta DC	12-30V DC. voltas rátáil 24V DC
Impireacht luchtaithe	Teorainn an fhriotaíocht ualaigh arna ríomh; RL(uas)=50(U-12) Sa fhoirmle, is é an tarchuradóir voltas cumhachta DC Faoi bhun voltas rátáil 24V: RL(uas)=50(24-12)=600Ω
Timpeallachtaí oibriúcháin gnáth	a. Teocht chomhthimpeallach: - 25 ℃ ~ 85 ℃ (riachtanas speisialta - 40 ℃ ~ 90 ℃ ) b. Taise choibhneasta: 5% -95% c.Mechanical creathadh: 10-150HZ. A=0.15mm d. Níor chruthaigh aon mheán creimeadh ar an tarchuradóir san aer comhthimpeallach.
Trasnaíocht leictreamaighnéad	Nuair a oibríonn an tarchuradóir raidió 20-1000MHz agus 5W 0.5 méadar ar shiúl ón tarchuradóir.lt athróidh sé ± 0.15%FS.
Sruth teochta	Nuair a athraíonn teocht an chomhshaoil faoi 1 ℃, athraíonn an pointe nialasach ± 0.15% FS agus athraíonn an raon tomhais ± 0.01 % FS

Úsáid agus sreangú

1. Fógra maidir le sreangú: Tabhair faoi deara go bhfuil an eilimint braite teochta nasctha go maith agus an raon tomhais sula bhfágann tú an mhonarcha, Go ginearálta, ná coigeartaigh an potentiometer coigeartaithe raon, mura bhfuil gá leis.

2. Chun TC agus RTD comhtháite a shuiteáil, féach le do thoil treoracha oibríochta eile do na cineálacha céanna TC agus RTD.

3. Soláthraítear aschur srutha córais dhá shreang do TC agus RTD comhtháite, mar sin ní bheidh ag teastáil ach dhá sheoltóir copair.

Sampla le haghaidh ordú

Léirigh le do thoil an tsamhail, an marc céime, an fad iomlán agus an doimhneacht a cuireadh isteach in ord, i.e. (L×I)

Sampla1: WRNKB-230 K 1150x1000

I.E: Teirmeachúpla scoite comhtháite dhá chóras sreinge, suiteáil bolt seasta, bosca nasc uiscedhíonach, trastomhas seachtrach Φ16mm, marc céime K, fad iomlán 1150, doimhneacht ionsáite 1000mm.

Sampla 2: WZPKB-336 Ct100 L=1000

I.E: Córas dhá shreang comhtháite friotaíocht teirmeach platanam sheathed, suiteáil bolta ferrule sochorraithe, bosca nasc uiscedhíonach, trastomhas seachtrach, marc céime Ct100, fad iomlán 1000mm.

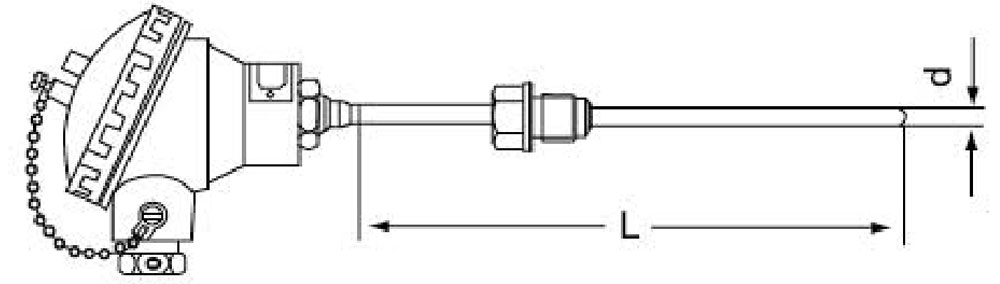

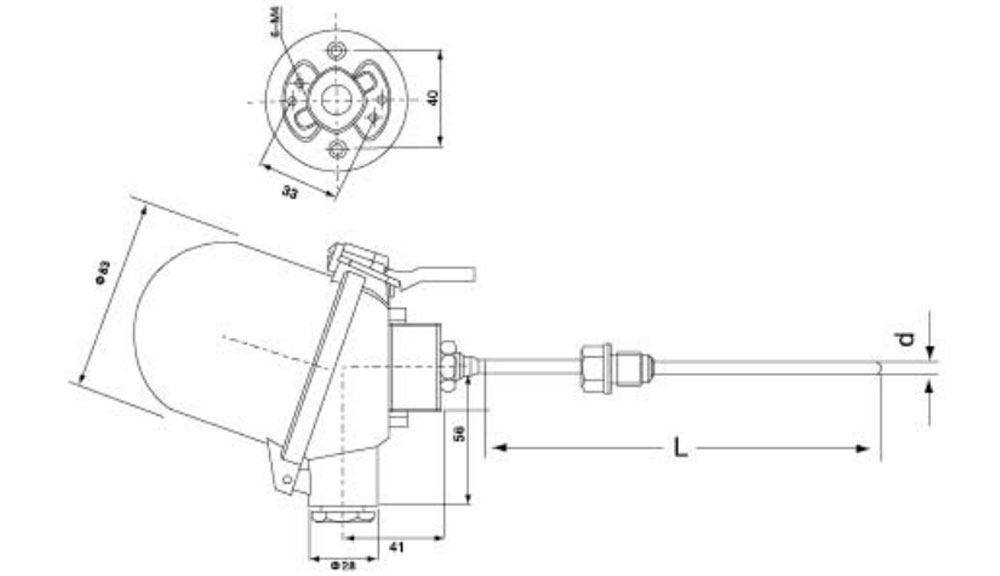

Teirmeachúpla agus friotaíocht teirmeach le tarchuradóir teochta

Múnla	Marc Céime	Raon Tomhais( ℃)	Feadán cásála
Múnla	Marc Céime	Raon Tomhais( ℃)	Ábhar	Dia feadán.	Spec.
SBWZPR-231	Ct100	-50- 400	1Cr18Ni9Ti,316	Φ6-12	300×150 400×250 450×300 500×350
SBWRNR-231	R	0-1000	1Cr18NiSTi, GH2520,316	Φ6-12	300×150 400×250 450×300 500×350

Múnla	Marc Céime	Raon Tomhais( ℃)	Feadán cásála
Múnla	Marc Céime	Raon Tomhais( ℃)	Ábhar	Dia feadán.	Spec.
SBWZPK2-231	Ct100	-50- 400	1Cr18Ni9Ti,316	Φ6-12	550×400 600×450 650×500 700×550 750×600 800×650 1000×850 1150×1000 1350×1200
SBWRNR2-231	R	0-1000	1Cr18Ni9Ti, GH2520,316	Φ6-12

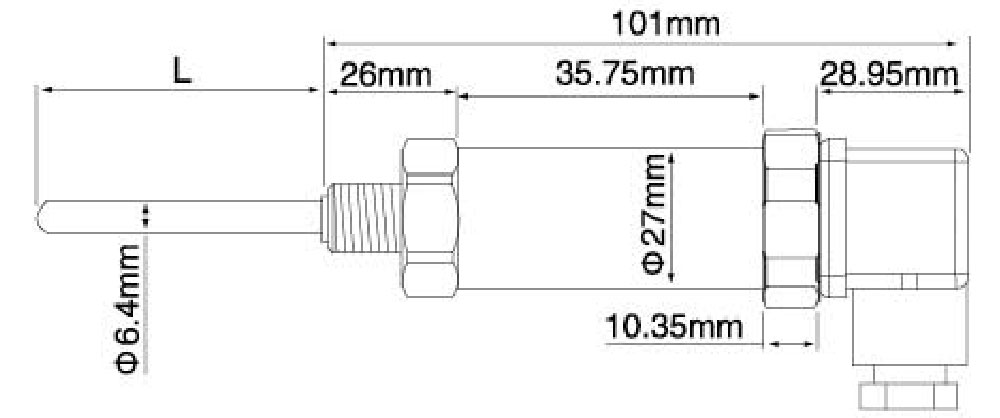

Cineál plug-in Hirschmann friotaíocht teirmeach beag agus teirmeachúpla

Múnla	Marc Céime	Raon Tomhais( ℃)	Feadán cásála
Múnla	Marc Céime	Raon Tomhais( ℃)	Ábhar	Dia feadán.	Spec.
SBWET-201	Ct100	-50- 400	1Cr18Ni9Ti,316	4-12	50 100 150 200 300 400 500
SBWET-200	R	0-800	1Cr18Ni9Ti, GH2520,316	4-12	50 100 150 200 300 400 500
