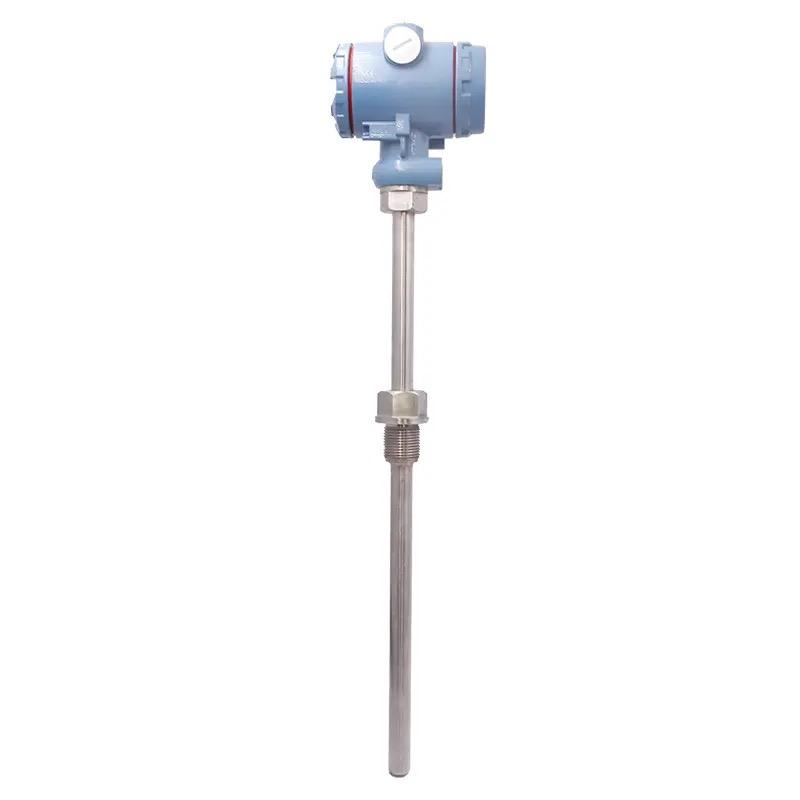

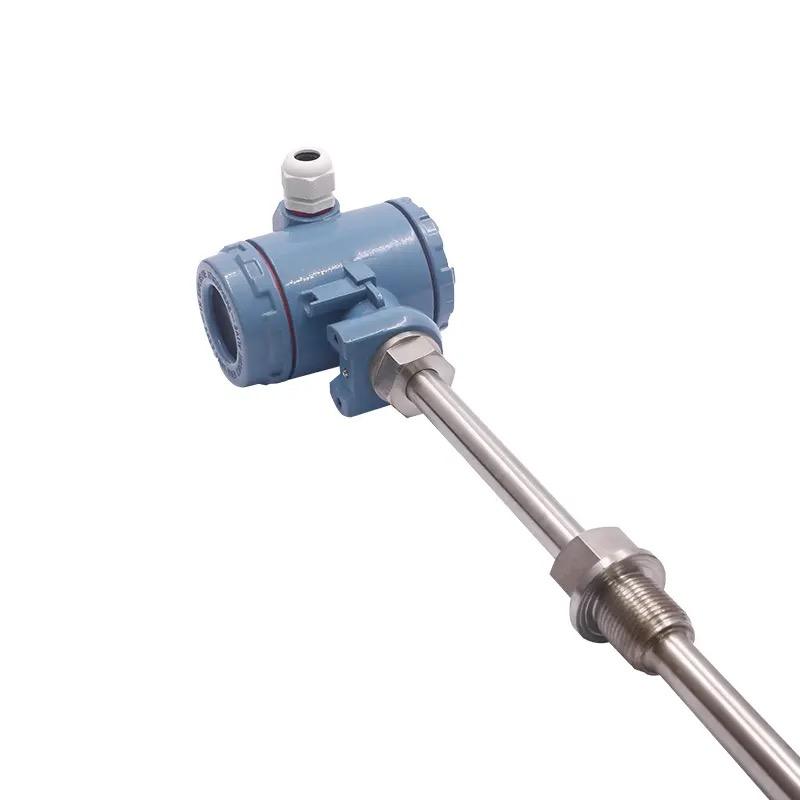

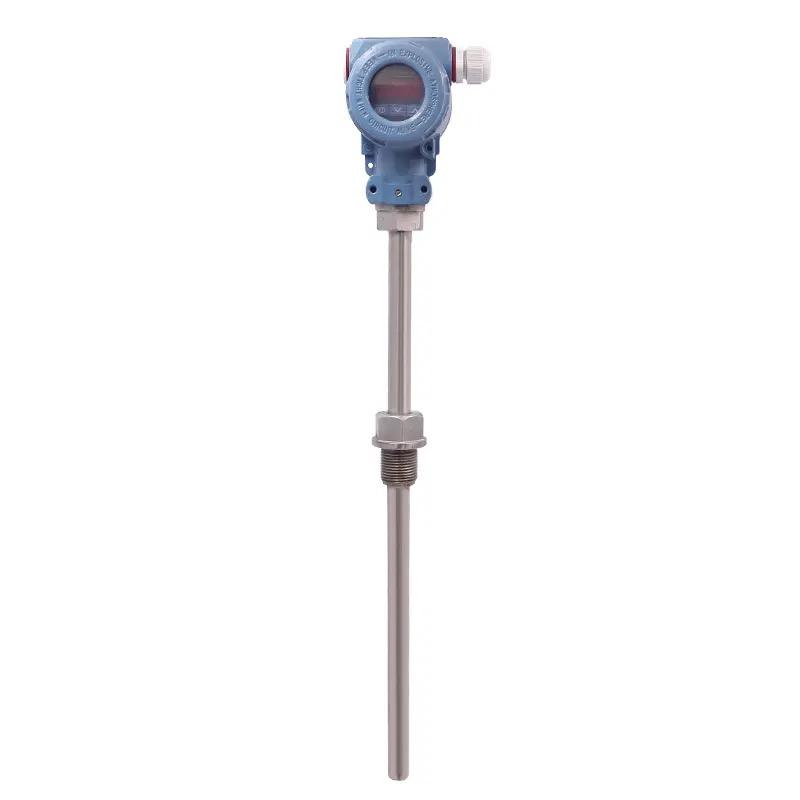

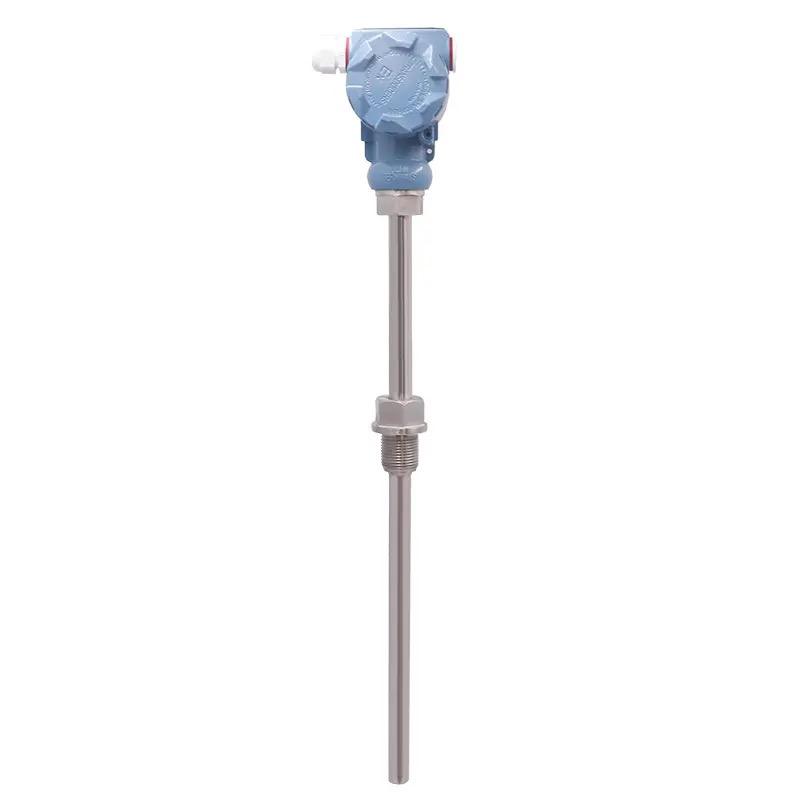

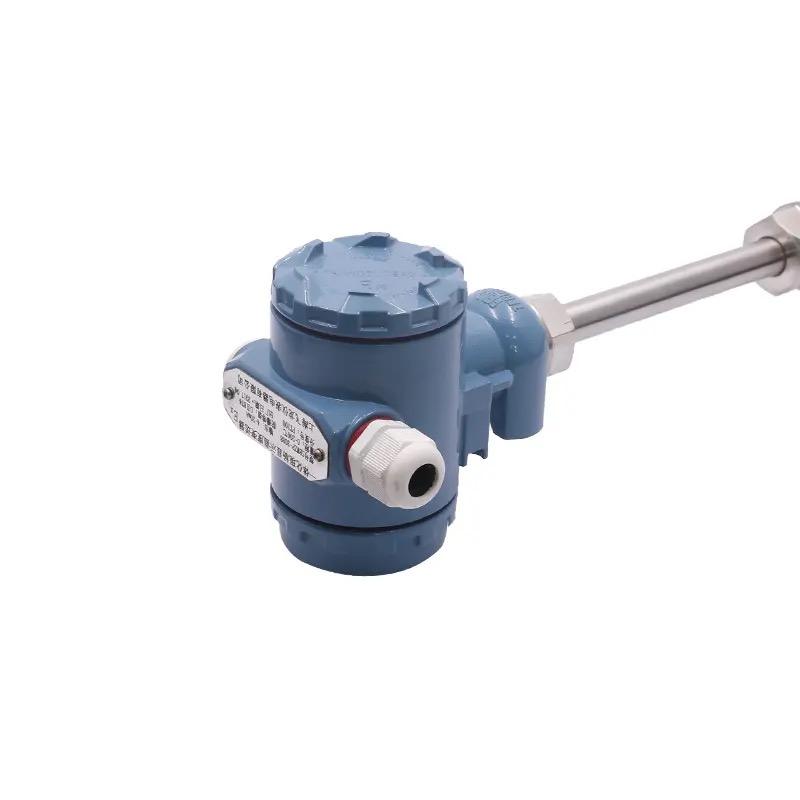

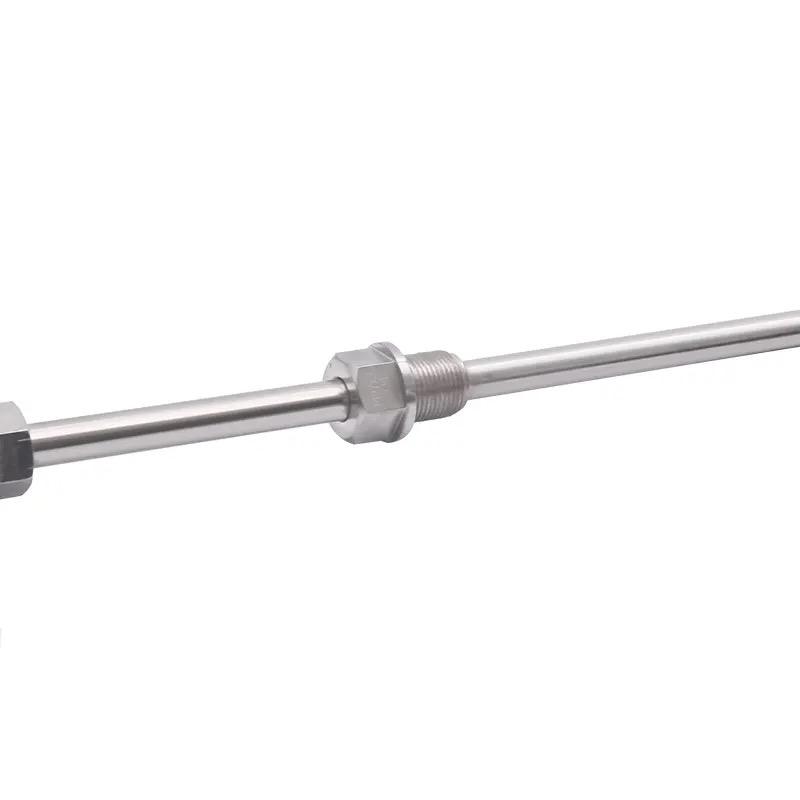

Tarchuradóir teocht comhtháite leithlisiú iomlán

Úsáidtear tarchuradóir teochta comhtháite ginearálta le haghaidh ionchur comhartha Friotaíocht Teirmeach (RTD), Teirmeachúpla (TC), Friotaíocht agus Voltas, is féidir a shuiteáil sa braiteoir trí chumraíocht PC. (Tá PEOFIBUS-PA agus prótacal HART ar fáil). Áiteanna infheidhmithe: · Is féidir an tarchuradóir teochta comhtháite PCP a úsáid chun gach cineál comhartha ionchuir a thiontú go comharthaí aschuir 4-20mA ·Ionchur Friotaíocht theirmeach (RTD) Teirmeachúpla(TC) Friotaíocht(Ω) Voltas (mV) .Trí PC, is féidir an uirlis chumraíochta a úsáid ar líne. Tréithe: Is féidir PCP Ginearálta a úsáid le haghaidh gach cineál comharthaí ionchuir .Electric leithlisiú . Córas dhá shreang agus aschur analaí 4-20mA .Cruinneas ard .Is féidir damáiste braiteoir nó comharthaí locht gearrchiorcad a shocrú roimh ré de réir NAMUR NE 43 . ·Beidh EMC i gcomhréir le GNBS NE 21, CE .Pléasc-cruthúnas deimhniúcháin .Aschur aschur .Is féidir leis an raon tomhais a shaincheapadh ag úsáideoirí

Faigh Sleachta

Oibríocht agus struchtúr an chórais

Córas tomhais

Is córas dhá shreang é tarchuradóir teocht Chliste le aschur analógach, comharthaí ionchuir 2-,3- agus 4-sreang friotaíocht teirmeach (RTD), comhartha teirmeachúpla, agus comhartha voltais, is féidir a chumrú trí uirlis chumraíochta,

lnput Friotaíocht theirmeach (RTD)

Cineál	Raon Tomhais	Min. Raon Tomhais
Ct100 Pt500 Ct1000 I gcomhréir le IEC 751	-200-850℃ -328-1562°F -200-250 ℃ -328-482°F -200-250 ℃ -328-482°F	10K(18°F) 10K(18°F) 10K(18°F)
Ni100 Ni500 Ni1000 De réir DIN 43760	-60-180℃ -76-356°F -60-150 ℃ -76-302°F -60-150 ℃ -76-302°F	10K(18°F) 10K(18°F) 10K(18°F)
Cineál sreangú	Cúiteamh friotaíochta cábla tomhais córais dhá shreang 2-,3- nó 4-nasctha (0-20Ω)
Friotaíocht cábla braite	Gach cábla
Reatha braiteoir	≤0.6mA

Comhartha friotaíochta(Ω)

Cineál	Raon Tomhais	Min. Raon Tomhais
Friotaíocht(Ω)	10..2000(Ω)	100(Ω)

Teirmeachúpla (TC)

Cineál	Raon Tomhais	Min. Raon Tomhais
B (PtRh30-PtRh6) C (W5Re- W26Re) ^[3] D (W3Re- W25Re) ^[3] E (NiCr- CuNi) J(Fe-CuNi) K (NICr- Ni) L (Fe-CuNi) ^[2] N[NiCrSi-NiSi) R(PtRh13-Pt) S(PtRh10-Pt) T(Cu-CuNi) U(Cu-CuNi) ^[2] MoRe5-MoRee41 ^[1] I gcomhréir le IEC 584 Cuid 1	0- 1820 ℃ 32-3308°F 0- 2320 ℃ 32-4208°F 0- 2495 ℃ 32-4523°F -200- 915 ℃ -328-1679°F -200- 1200 ℃ -328-2192°F -200- 1372 ℃ -328-2501°F -200- 900 ℃ -328-1652°F -270- 1300 ℃ -454-2372°F 0- 1768 ℃ 32-3214°F 0- 1768 ℃ 32-3214°F -200- 400 ℃ -328-752°F -200- 600 ℃ -328-1112°F 0- 2000 ℃ 32-3632°F	500k (900°F) 500k (900°F) 500k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 500k (900°F) 500k (900°F) 50k (900°F) 50k (900°F) 500k(900°F)
Acomhal fuar	Istigh (Pt100) nó Lasmuigh (0...80 ℃), 32..176°F
Cruinneas acomhal fuar	±1k
Reatha braiteoir	30nA

Comhartha voltais (mV)

Cineál	Raon Tomhais	Raon Tomhais Uasta
Millivolt(mV)	-10...100mV	5mV

aschur ionchuir ( analógach )

Comhartha aschuir	4...20 mA.20..4 mA
Saintréithe tarchurtha	Teocht, friotaíocht agus líneacht voltais
Ualach uasta	(V-8V)/0.025A

(1) Gan tagairt

(2) De réir DIN 43710

(3) I gcomhréir le ASTM E988

Scagaire digiteach Grae 1	0...8s
sruth ionchuir	≤3.5mA
Teorainn reatha	≤25mA
Lasc moill ama	4s (Le linn cumhachta ar la-3.8mA)
Am freagartha	1s

Comhartha lochta (monatóireacht locht)

Faoi bhun na teorann tomhais	Dutput síos go 3.8mA
Os cionn tomhas Iirmit uachtair	Aschur suas go dtí 20.5mA
Damáiste braiteoir Ciorcad gearr braiteoir	Is féidir é a shocrú mar ≤3.6mA nó ≥21.0 mA

Nasc leictreach

Soláthar Cumhachta	U _b =8...35V DC Cosaint polaraíocht
Leithlisiú leictreach (ionchur/aschur)	U=3.75kV AC
Raon luaineachta incheadaithe	U≤5V (nuair a Ub≥13V, f _uas = 1KH ₂ t)

Cruinneas

Coinníollacha tagartha

Teocht ráthaithe23 ℃ (73.4°F) ±5K

Friotaíocht theirmeach (RTD)

Cineál	Cruinneas tomhais
Ct100,Ni100 Pt500, Ni500 Ct1000,Ni1000	0.2K nó 0.08% 0.5K nó 0.20% 0.3K nó 0.12%

Comhartha friotaíochta(Ω)

Cineál	Cruinneas tomhais	Raon tomhais
Friotaíocht	±0.1Ω nó 0.08%	10...40Ω
Friotaíocht	±1.5Ω nó 0.12%	10...2000Ω

Teirmeachúpla (TC)

Cineál	Cruinneas tomhais
K, J, T, E, L, U, N, C, D S.B.R MoRe5-MoRe41	cineál.0.5 k nó 0.08% cineál.1.0 k nó 0.08% cineál.2.0 k nó 0.08%
Allecated ag deireadh athléimneachta inmheánach	Ct100 DIN IEC751 C1.B

Comhartha voltais (mV)

Cineál	Cruinneas tomhais	Raon tomhais
millivolt(mv)	±20μV nó 0.08%	-10...10mV

Tionchar ag soláthar cumhachta	≤ ± 0.01%/V le diallais 24 ^[3]	Raon tomhais
Tionchar ag ualach	≤±0.02%/100Ω ^[3]	-10...10mV

(1) Neamhbhainteach leis an teirmeachúpla.

(2) Tá % i gcoibhneas leis an raon tomhais inchoigeartaithe (uas.value).

(3) Tá baint ag gach ala leis an luach deiridh tomhais (FSD)

Athrú teochta	RTD Td=±(15ppmkUasraon tomhais)±50 ppmKRaoin tomhais réamhshocraithe)* ∆θ Friotaíocht theirmeach Pt100 Td=±(15ppmk(Luach deiridh an tomhais 200) 50ppm/KRaoin tomhais réamhshocraithe)* ∆θ Teirmchúpla(TC) Td=±(50 ppmK* Raon tomhais uasta 50ppm/KRaoin tomhais réamhshocraithe)∆θ ∆θ=Imíonn luach teochta timpeallachta ó theocht aistarraingthe
Cobhsaíocht fhadtéarmach	≤0.1K/Bliain[1] nó ≤0.05%/Bliain[1][2]

Coinníoll suiteála

Uillinn suiteála	Gan Teorainn
Limistéar suiteála	Bosca nascadh uiscedhíonach nó bosca nasc pléascadh-phromhadh

Coinníoll iarratais Coinníoll comhshaoil

Teocht an chomhshaoil	-40... 85 ℃ (-40..185°F). Infheidhme maidir le limistéar pléascadh-phromhadh
Teocht stórála	-0.. 100 ℃ (-40...-212°F)
Rang aeráide	n comhréir le EN G0654-1,ClaasC
Comhdhlúthú	Cead
rang ProtacLlon	Suiteáil IP 00/IP 66
Cosaint chreathadh	I gcomhréir le IEC 60068-2-6
Comhoiriúnacht leictreamaighnéadach	Astaíochtaí radaithe frith-EMI agus frith-EMl i gcomhréir le EN 61326-1 agus NAMUR NE 21

Struchtúr meicniúil

Bhuel	= 40g
Ábhar	Cásáil: PC, plaisteach nó poileistear
Teirminéal	cábla uasta, 1.75 mm2 (0.0027 in2)

Taispeáint agus córas oibriúcháin Oibriú cianda

Uirlis chumraíochta	Uirlis chumraíochta speisialta
Bogearraí cumraíochta	Bogearraí oibriúcháin PC (Reaowin 2o00 ]
idirlinne	Comhéadan PC ceangailte le cábla TTL-l-RS 232 le breiseán
Paraiméadar cumraíochta	Cineál braiteora, cineál nasctha, agus aonad innealtóireachta (C/F raon tomhais, cúiteamh fuar acomhal inmheánach/seachtrach, cúiteamh friotaíochta cábla i dtomhas an chórais dhá shreang, riocht an locht, an comhartha aschuir (4...20/20...4 mA), scagaire digiteach (taise), asraon, marc pointe tomhais (8 gcarachtar) agus aschur aschur.
