Tarchuradóir Teochta: Conas a spreag sé, Cruinneas agus Roghnú

Cad is Tarchuradóir Teochta ann agus Conas a Oibríonn sé?

A tarchuradóir teochta oibríonn sé tríd an aschur leictreach a fháil ó eilimint braite teochta, é a phróiseáil trí aerchóiriú comhartha inmheánach agus ciorcadra líneála, agus aschur caighdeánaithe a ghiniúint atá comhréireach leis an teocht tomhaiste. Tá ceithre chéim fheidhmiúla in ailtireacht inmheánach tarchuradóra teochta digiteach nua-aimseartha a chlaochlaíonn le chéile comhartha braite amh, neamhlíneach go aschur cruinn, resistant torainn atá oiriúnach le haghaidh tarchur achair fhada agus próiseáil dhíreach ag córas rialaithe dáilte nó rialtóir loighic ríomhchláraithe.

Na Ceithre Chéim Inmheánacha de Tharchuradóir Teochta

Leanann an slabhra próiseála comhartha taobh istigh de tarchuradóir teochta tionsclaíoch nua-aimseartha ailtireacht chomhsheasmhach is cuma an bhfuil an t-ionchur ó theirmeachúpla, RTD, nó cineál braiteoir eile:

• Fáil comhartha ionchuir: Faigheann ciorcad ionchuir an tarchuradóra an comhartha braite, a d'fhéadfadh a bheith ina leibhéal millivolt EMF ó teirmeachúpla (go hiondúil 0 go 60 mV ag brath ar chineál agus raon teochta) nó luach friotaíochta ó RTD (de ghnáth 100 go 400 ohms le haghaidh braiteoir Pt100 thar a raon tomhais). Soláthraíonn an ciorcad ionchuir an sruth excitation do braiteoirí RTD (go hiondúil 0.2 go 1.0 mA chun earráid féin-téimh a íoslaghdú) agus cuireann sé aimpliú ard-ionchuir impedance ar chomharthaí millivolt teirmeachúpla chun luchtú aschur an bhraiteora a sheachaint.
• Comhshó analógach go digiteach: Tiontaítear an comhartha ionchuir aimplithe go léiriú digiteach trí thiontaire ardtaifigh ó analóg go digiteach, de ghnáth le taifeach 16 go 24 giotán. Cinntíonn an ardtaifeach seo gur féidir leis an tarchuradóir athruithe teochta an-bheag a réiteach laistigh dá réise tomhais cumraithe. Réitíonn tiontaire 16 giotán trasna réise 100 céim Celsius athruithe teochta aonair de thart ar 0.0015 céim Celsius, atá i bhfad níos míne ná neamhchinnteacht tomhais deiridh an chórais ach soláthraíonn sé an cruinneas inmheánach is gá chun cruinneas a choinneáil tar éis líneáil agus ríomh aschuir.
• Líneáil agus cúiteamh: Cuireann an próiseálaí digiteach i bhfeidhm an braiteoir ilchineálach tréithrithe sonrach atá stóráilte i gcuimhne an tarchuradóra chun an luach digiteach amh a thiontú go luach teochta. Tá an chéim líneála seo riachtanach toisc nach bhfuil an teirmeachúpla EMF in aghaidh na teochta ná an fhriotaíocht RTD in aghaidh an chaidrimh teochta líneach; Cúitíonn na iltéarmaí tréithrithe atá sainmhínithe i gcaighdeán IEC 60584 le haghaidh teirmeachúplaí agus caighdeán IEC 60751 do Pt RTDanna na neamhlíneachtaí sin. Maidir le tarchuradóirí teirmeachúpla, tá feidhm ag an gcéim seo freisin an cúiteamh fuar acomhal a thugann cuntas ar an teocht acomhal tagartha ag na críochfoirt tarchuradóra, a chaithfear a thomhas agus a dhealú ón aschur teirmeachúpla chun léamh teochta próiseas cruinn a tháirgeadh.
• Giniúint aschuir: Úsáidtear an luach teochta líneach chun an sruth aschuir a ríomh tríd an teocht tomhaiste a mhapáil go líneach ar an raon srutha 4 go 20 mA. Tiomáineann an tarchuradóir foinse reatha beachtas a choinníonn an t-aschur reatha ríofa go neamhspleách ar an voltas soláthair lúb agus ar fhriotaíocht an chábla, ag soláthar an comhartha lúb reatha neamhspleách voltais a fheiceann an ionstraim glactha mar an próiseas athraitheach.

Conas a Oibríonn Tarchuradóir Teochta le Teirmeachúplaí?

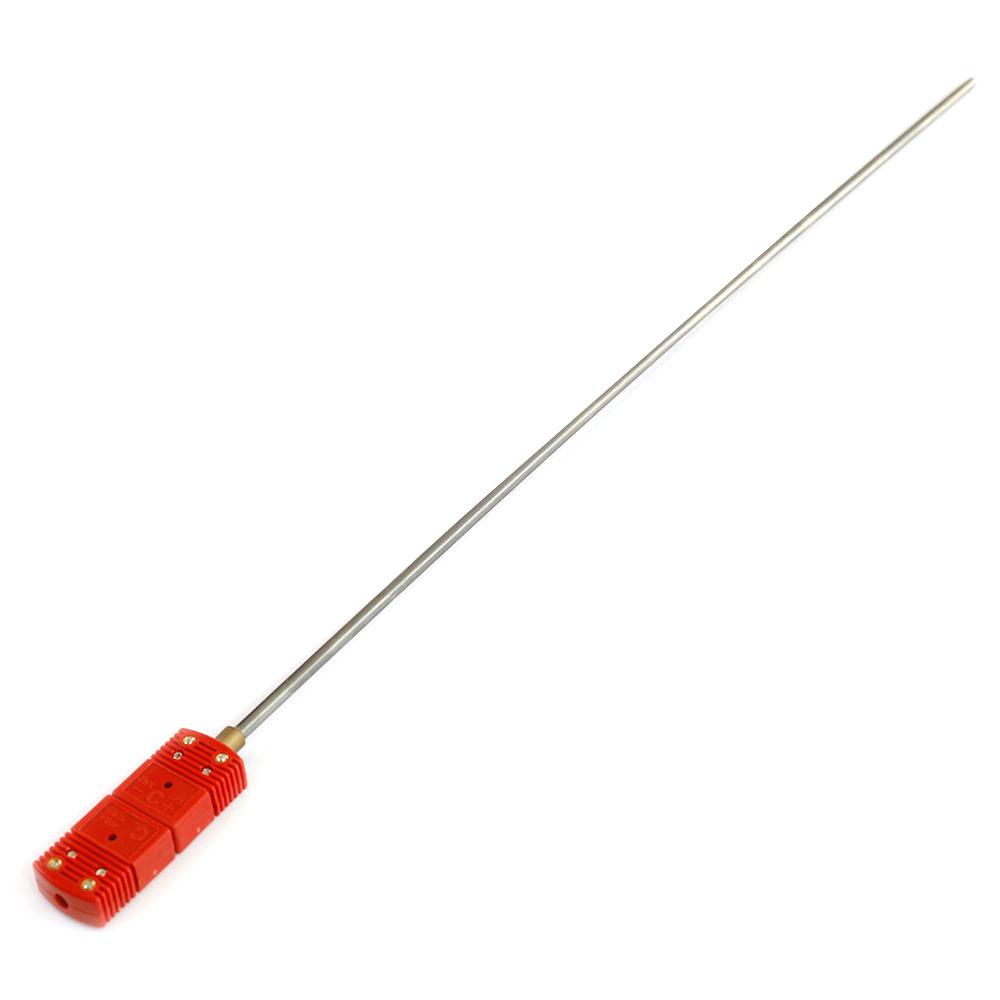

Is acomhal é teirmeachúpla dhá shreang miotail neamhionanna a ghineann fórsa electromotive beag (EMF) comhréireach leis an difríocht teochta idir an t-acomhal tomhais (an t-acomhal te, a chuirtear ag pointe tomhais an phróisis) agus an t-acomhal tagartha (an t-acomhal fuar, atá suite ag an bpointe a aistríonn an sreang teirmeachúpla chuig seoltóirí copair, de ghnáth ag críochfoirt ionchuir an tarchuradóra). Ní thomhaiseann an teirmeachúpla teocht iomlán; déanann sé difríocht teochta a thomhas, agus ní mór don tarchuradóir teocht an teocht acomhal tagartha a chur leis chun an difríocht seo a thiontú go teocht próiseas iomlán.

Áirítear le tarchuradóirí teochta nua-aimseartha braiteoir cúitimh acomhal fuar inmheánach, de ghnáth teirmeastar beachtas nó braiteoir bandgap sileacain, suite ag na críochfoirt ionchuir teirmeachúpla. Tomhaiseann an braiteoir seo teocht iarbhír na gcríochfort ionchuir tarchuradóra agus cuireann sé an teocht acomhal tagartha seo leis an teirmeachúpla tomhaiste EMF le linn an ríomh líneála. Cuireann cruinneas cúitimh acomhal fuar go mór le neamhchinnteacht tomhais foriomlán na gcóras tarchuradóra teirmeachúpla, agus sonraíonn tarchuradóirí ardchaighdeáin a gcruinneas cúitimh acomhal fuar ar leithligh ó chruinneas aeroiriúnaithe comhartha an tarchuradóra. Cuireann earráid cúitimh acomhal fuar de 0.5 céim Celsius go díreach leis an earráid tomhais iomlán beag beann ar cháilíocht na gcomhpháirteanna córais eile go léir.

Cinneann an rogha cineál teirmeachúpla raon tomhais, íogaireacht, agus tréithe comhoiriúnachta ceimiceach an teaglaim tarchuradóra braiteora. Is iad na cineálacha is coitianta a úsáidtear le tarchuradóirí teochta tionsclaíocha ná:

• Cineál K (Cromel/Alumel): An teirmeachúpla tionsclaíoch is mó a úsáidtear go forleathan, a chlúdaíonn raon de thart ar 200 go 1,260 céim Celsius le comhéifeacht Seebeck de thart ar 41 microvolts in aghaidh na céime Celsius. Tá Cineál K oiriúnach le haghaidh atmaisféir ocsaídeacha agus támh agus soláthraíonn sé cruinneas leordhóthanach don chuid is mó d'iarratais monatóireachta teochta tionsclaíocha.
• Cineál J (Iarann/Constantan): Oiriúnach le haghaidh atmaisféir laghdaithe nó i bhfolús, le raon de 40 go 750 céim Celsius agus comhéifeacht Seebeck de thart ar 51 microvolts in aghaidh na céime Celsius. Ciallaíonn an t-aschur níos airde in aghaidh na céime i gcomparáid le Cineál K comharthaí ionchuir tarchuradóra níos lú le próiseáil, ach cuireann an seoltóir iarainn teorainn leis an teocht uasta agus an t-atmaisféar incheadaithe.
• Cineál T (Copar/Constantan): Úsáidtear é le haghaidh tomhais chrióigineacha agus teocht íseal ó 200 go 350 céim Celsius, le atrialltacht den scoth ag teochtaí faoi bhun 0 céim Celsius, rud a fhágann gurb é an rogha is fearr le haghaidh seomra fuar agus iarratais monatóireachta stórála crióigineach.
• Cineál R agus Cineál S (Cóimhiotail Platanam/Róidiam): Teirmeachúplaí miotail uasal a úsáidtear ag teochtaí arda ó 0 go 1,600 céim Celsius in iarratais ar nós gloine, criadóireacht, agus táirgeadh cruach i gcás nach mairfeadh teirmeachúplaí bonn-mhiotail. Éilíonn a gcomhéifeachtaí Seebeck níos ísle (thart ar 10 microvolts in aghaidh na céime Celsius) aimpliú ionchuir tarchuradóra ardtaifigh chun cruinneas leordhóthanach a bhaint amach.

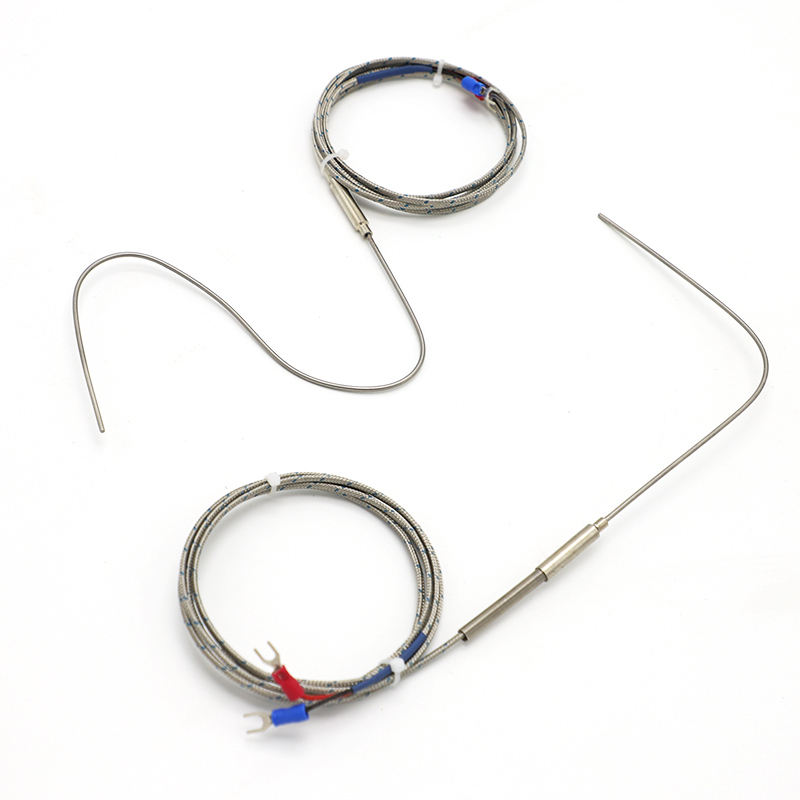

Próiseáil Ionchur RTD i dtarchuradóirí Teochta

Feidhmíonn brathadóirí teochta friotaíochta (RTDanna) ar phrionsabal fisiceach bunúsach difriúil ó theirmeachúplaí, ag tomhas an mhéadaithe ar fhriotaíocht leictreach d'eilimint miotail íon (platanam sna cineálacha Pt100 agus Pt1000) mar mhéaduithe teochta. Soláthraíonn an tarchuradóir sruth beag ar a dtugtar tríd an eilimint RTD agus tomhaiseann sé an voltas mar thoradh air chun an fhriotaíocht a ríomh, ansin feidhmíonn sé cothromóid Callendar Van Dusen nó iltéarmach tréithrithe IEC 60751 chun an fhriotaíocht seo a thiontú go teocht.

Úsáidtear cumraíochtaí nasc RTD trí shreang agus ceithre shreang chun deireadh a chur le héifeacht friotaíochta sreang luaidhe ar chruinneas tomhais. I gcumraíocht dhá shreang, cuireann an fhriotaíocht sreang luaidhe (a athraíonn le teocht chomhthimpeallach agus fad sreang) go díreach leis an bhfriotaíocht tomhaiste RTD agus tugtar isteach earráid nach féidir a cheartú. I gcumraíocht trí shreang, úsáideann an tarchuradóir droichead Wheatstone nó ciorcad coibhéiseach a chealaíonn friotaíocht luaidhe na sreinge tuairisceáin choitianta, ag laghdú an earráid ar an difríocht friotaíochta idir an dá shreang luaidhe ar leithligh. I gcumraíocht ceithre shreang, cuireann péirí sreinge iompair reatha agus braite voltais ar leithligh deireadh go hiomlán le héifeacht friotaíochta sreang luaidhe ar an tomhas, ag baint amach cruinneas iomlán intreach an bhraiteora RTD. Tá ceithre nasc sreang caighdeánach d'iarratais próisis saotharlainne agus ardchruinneas; tá trí nasc sreinge coitianta i suiteálacha tionsclaíocha ina bhfuil roinnt earráid friotaíochta luaidhe iarmharach inghlactha.

Cé chomh cruinn is atá na tarchuradóirí teochta?

Tá cruinneas córas tarchuradóra teochta comhdhéanta d'ilfhoinsí earráide aonair a chuireann gach ceann acu leis an neamhchinnteacht tomhais iomlán. Tá sé ríthábhachtach na foinsí earráide seo a thuiscint agus conas a chomhcheanglaíonn siad iad chun tarchuradóir a roghnú le cruinneas imleor d’fheidhmchlár ar leith, agus chun na sonraíochtaí cruinnis a luaitear i mbileog sonraí tarchuradóra a léirmhíniú.

Comhpháirteanna Cruinneas Tarchuireora

Áirítear le buiséad beachtas córais tarchuradóra teochta iomlán ranníocaíochtaí ó na foinsí seo a leanas:

• Cruinneas braite: Sainmhíníonn caighdeán IEC 60751 dhá rang de chruinneas Pt100 RTD. Tá cruinneas móide nó lúide ag braiteoirí Aicme A (0.15 0.002 uair luach iomlán T) céimeanna Celsius, áit a bhfuil T an teocht i gcéimeanna Celsius, a thugann thart ar móide nó lúide 0.25 céim Celsius ag 50 céim Celsius agus móide nó lúide 0.55 céim Celsius ag 200 céim Celsius. Tá dhá oiread an chaoinfhulaingt ag braiteoirí Aicme B. Aicme A. Tá cruinneas teirmeachúpla faoi IEC 60584 curtha in iúl mar chéatadán léitheoireachta nó luach seasta i gcéimeanna Celsius, cibé acu is mó: tá teirmeachúpla caighdeánach Aicme 1 Cineál K cruinneas móide nó lúide 1.5 céim Celsius nó móide nó lúide 0.4 faoin gcéad den léamh, cibé acu is mó.
• Cruinneas tagartha an tarchuradóra: Cruinneas aeroiriúnaithe comhartha an tarchuradóra féin, sonraithe ag teocht chomhthimpeallach tagartha (de ghnáth 20 go 25 céim Celsius) faoi choinníollacha cobhsaí. Déanann tarchuradóirí teochta tionsclaíocha ardchaighdeáin ó mhonaróirí ar nós Emerson Rosemount, ABB, Endress Hauser, agus Yokogawa sonraíochtaí cruinneas tagartha de móide nó lúide 0.05 go 0.1 céim Celsius a bhaint amach le haghaidh ionchuir RTD agus móide nó lúide 0.1 go 0.5 céim Celsius le haghaidh ionchuir teirmeachúpla, rud a fhágann go bhfuil an tarchuradóir ina ranníocóir réasúnta beag le cruinneas iomlán braiteoirí nuair a úsáidtear neamhchinnteacht córais iomlán.
• Éifeacht teochta comhthimpeallach: Díghrádaíonn cruinneas an tarchuradóra de réir mar a imíonn a theocht oibriúcháin ón teocht tagartha. Sonraítear éifeachtaí teochta comhthimpeallacha tarchuradóra tipiciúla mar athrú ar aschur in aghaidh na céime Celsius d'athrú teochta comhthimpeallach, go minic sa raon 0.005 go 0.02 céim Celsius in aghaidh na céime Celsius d'athrú comhthimpeallach. I tarchuradóir atá lonnaithe i imfhálú réimse a d'fhéadfadh taithí a fháil ar theocht chomhthimpeallach ó lúide 20 go móide 60 céim Celsius, is féidir leis an éifeacht teocht chomhthimpeallach 0.4 go 1.6 céim Celsius de neamhchinnteacht bhreise a chur leis an earráid tomhais iomlán.
• Sruth fadtéarmach: Driftíonn cruinneas tarchuradóra teochta de réir a chéile le himeacht ama mar gheall ar aosú comhpháirteanna leictreonacha agus strus meicniúil ó thimthriallta teirmeach. Sonraíonn tarchuradóirí tionsclaíocha dea-dheartha cobhsaíocht fhadtéarmach móide nó lúide 0.1 go 0.25 faoin gcéad den réise thar thréimhse seirbhíse 10 mbliana, rud a aistríonn go dtí níos lú ná 0.1 céim Celsius de shreabhadh in aghaidh na bliana ar feadh réise tomhais tipiciúil 100 céim Celsius. Is é fíorú srutha trí sheiceáil tréimhsiúil calabraithe an cleachtas caighdeánach chun sláine tomhais a chothabháil thar shaol seirbhíse an tarchuradóra.

Cruinneas Phraiticiúil i bhFeidhmchláir Próisis

Is gnách go dtiteann cruinneas comhcheangailte córas braiteora agus tarchuradóra dea-mheaitseála i suiteáil próiseas tionsclaíoch tipiciúil, cuntasaíocht ar gach foinse earráide, sa raon móide nó lúide 0.5 go 2 céim Celsius do chórais bunaithe ar RTD agus móide nó lúide 1.5 go 5 céim Celsius do chórais teirmeachúpla bunaithe. Léiríonn an raon neamhchinnteachta níos mó do chórais teirmeachúpla an teaglaim de chruinneas níos ísle an braiteora féin, an earráid chúitimh fuar acomhal ag an tarchuradóir, agus an claonadh níos mó atá ag tomhais teirmeachúpla EMF maidir le trasnaíocht leictreach.

Maidir le hiarratais a éilíonn neamhchinnteacht tomhais faoi bhun móide nó lúide 0.5 céim Celsius, roghnaigh Pt100 RTD le caoinfhulaingt Aicme A nó 1/3 DIN, é a nascadh i gcumraíocht ceithre shreang, bain úsáid as tarchuradóir ardchruinneas sonraithe le haghaidh ionchur RTD, agus suiteáil an tarchuradóir i suíomh le teocht chomhthimpeallach cobhsaí agus measartha. Is féidir le ceithre chóras sreang Pt100 ó mhonaróirí tosaigh neamhchinnteacht tomhais comhcheangailte de móide nó lúide 0.2 go 0.3 céim Celsius a bhaint amach i suiteálacha dea-rialaithe, atá oiriúnach d'iarratais próisis chógaisíochta, bia agus bheachtais nuair is gá rialú teochta níos déine.

Comparáid Cruinneas: Córais Tarchuir Thermocouple vs RTD

Fachtóir	Córas Tarchuradóir Teirmeachúpla	RTD (Pt100) Córas Tarchuir
Cruinneas córais tipiciúil	Móide nó lúide 1.5 go 5 céim C	Móide nó lúide 0.2 go 1.0 céim C
Raon teochta	Suas le 1,600 céim C (cineálacha miotail uasal)	De ghnáth suas le 600 go 850 céim C
Cobhsaíocht fhadtéarmach	Ísle (sruth EMF ó athrú metallurgical)	Níos airde (cobhsaíocht friotaíochta platanam)
Am freagartha	Níos tapúla (mais teirmeach níos lú)	Beagán níos moille (mais eiliminte níos mó)
Costas (braiteoir)	Íochtarach	Níos airde
So-ghabhálacht torainn	Níos airde (millivolt signal)	Íochtarach (resistance measurement)
Feidhmchláir is fearr	Teocht ard, freagra tapa, raon mór	Cruinneas ard, teocht measartha, cobhsaíocht fhadtéarmach

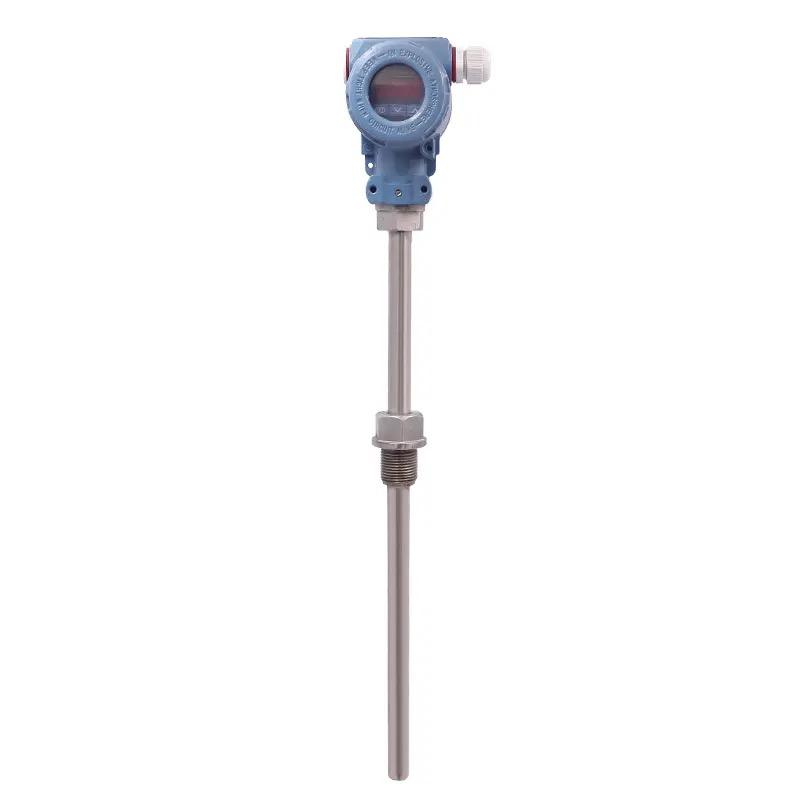

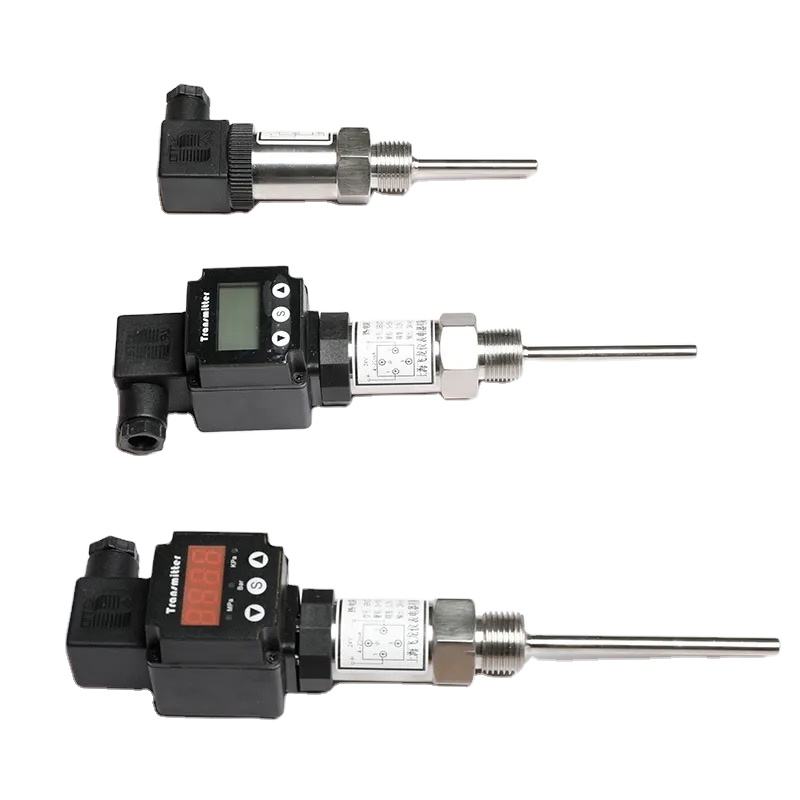

Tarchuradóirí Comhtháite Teochta: Dearadh agus Buntáistí

An tarchuradóir teocht comhtháite comhcheanglaíonn sé an eilimint braite agus an leictreonaic tarchuradóra isteach i gcomhthionól fisiceach amháin, go hiondúil suite go díreach ar an thermowell nó i gceann an tionóil braiteoir teochta. Tá an cur chuige comhtháite seo i gcodarsnacht leis an ailtireacht scoilte traidisiúnta ina nascann braiteoir iargúlta ar leith le tarchuradóir gléasta ar leithligh trí chábla síneadh, agus soláthraíonn sé roinnt buntáistí praiticiúla agus feidhmíochta a rinne tarchuradóirí comhtháite mar an chumraíocht is fearr don chuid is mó de na suiteálacha nua teochta próisis thionsclaíoch.

Cumraíochtaí Fisiceacha de Tharchuradóirí Comhtháite Teochta

Tá tarchuradóirí teochta comhtháite ar fáil i dhá phríomhchumraíocht fhisiceach:

• Tarchuradóirí ceann gléasta: Modúl dlúth tarchuradóra atá suite taobh istigh den cheann nasc de thionól braiteoir teochta suite ag teirmeafosfáití. De ghnáth bíonn an modúl tarchuradóra i dtithíocht formáid DIN B nó DIN A a luíonn laistigh den cheann nasc caighdeánach, agus nascann na treoraithe braiteora go díreach leis na críochfoirt tarchuradóra laistigh den imfhálú ceann séalaithe. Cuireann tarchuradóirí ceann suite deireadh leis an sreang sínte a ritheann idir braiteoir agus tarchuradóir, ag fáil réidh le foinsí piocadh EMF, earráid friotaíochta luaidhe, agus díghrádú tomhais spreagtha cónascaire a dhéanann difear do chórais sreinge leathnaithe. Aschuir siad an comhartha lúb reatha caighdeánach 4 go 20 mA ar dhá shreang a fhágann an ceann nasc chuig an gcóras rialaithe, nach dteastaíonn ach cábla rialaithe caighdeánach seachas an sreang síneadh speisialaithe nó sreang síneadh teirmeachúpla a theastaíonn i gcórais ailtireachta scoilte.
• Tarchuirteoirí iarnróid suite nó DIN: Modúil dhlúth tarchuradóra atá deartha le haghaidh gléasta ar iarnród caighdeánach DIN 35 taobh istigh de chaibinéid ionstraimí nó de phainéil mhara, a fhaigheann ionchuir braite de ghnáth ó bhraiteoirí allamuigh thar ritheann cábla gearr go measartha. Glacann na tarchuradóirí seo an raon céanna ionchuir braiteora le cineálacha ceann suite ach tá siad suite i dtimpeallacht rialaithe comh-aireachta ionstraim, ag laghdú an éagsúlacht teochta comhthimpeallach a bhíonn acu agus ag simpliú rochtain le haghaidh cumraíochta agus athsholáthair. Úsáidtear tarchuradóirí suite ar iarnród go coitianta in iarratais ghrúpáilte ina gcuireann braiteoirí iolracha isteach i gcomh-aireachta amháin, agus i suiteálacha nach gceadaíonn suíomh nasc an phróisis tarchuradóir ceann suite a shuiteáil mar gheall ar theocht, creathadh nó srianta rochtana.

Buntáistí Feidhmíochta Tarchuradóirí Comhtháite

Seachadann an ailtireacht chomhtháite feabhsuithe feidhmíochta intomhaiste ar chórais tarchuradóra braite scoilte i roinnt réimsí a mbíonn tionchar díreach acu ar cháilíocht tomhais agus ar iontaofacht an chórais:

• Earráidí sreinge sínte teirmeachúpla a dhíchur: Iompraíonn sreang síneadh teirmeachúpla comhartha millivolt an teirmeachúpla ó cheann an braiteora go dtí an tarchuradóir iargúlta nó an córas rialaithe. Tugann aon bhriseadh, cónascaire, nó lúb talún sa sreang sínte seo isteach earráidí nach féidir a aithint ó chomharthaí teochta dlisteanacha ag an ionstraim glactha. Cuireann tarchuradóirí ceann suite deireadh leis an sreang síneadh go hiomlán tríd an comhartha millivolt a thiontú go comhartha lúb reatha 4 go 20 mA ag ceann an braiteora, agus tá an comhartha lúb reatha imdhíonachta go hiomlán ar na hearráidí torainn agus sceite a éillíonn comharthaí millivolt thar ritheann fada.
• Díolúine feabhsaithe torainn: Tá aschur lúb reatha 4 go 20 mA an tarchuradóra comhtháite i bhfad níos resistant do chur isteach leictreamaighnéadach (EMI) ó mhótair in aice láimhe, thiomáineann minicíochta athraitheach, agus cáblaí cumhachta ná na comharthaí braite millivolt a iompraítear thar sreanga síneadh fada. I dtimpeallachtaí tionsclaíocha le torann suntasach leictreach, is minic a tháirgeann an feabhsú díolúine torainn seo laghdú intomhaiste ar inathraitheacht tomhais, ag aistriú go díreach chuig rialú próisis níos cobhsaí.
• Costais sreangaithe laghdaithe: Cosnaíonn cábla péire casta lúbtha caighdeánach a úsáidtear le haghaidh naisc lúb reatha 4 go 20 mA 40 go 60 faoin gcéad níos lú in aghaidh an mhéadair ná an sreang síneadh teirmeachúpla speisialaithe a theastaíonn le haghaidh ritheann fada teirmeachúpla neamhchúitithe. I gcás suiteálacha móra a bhfuil na céadta pointí tomhais teochta acu ar achair 50 méadar nó níos mó ón seomra rialaithe, is ionann an difríocht costas cáblaithe seo agus coigilteas costais chaipitil shuntasach a fhritháireamh go páirteach nó go hiomlán an costas aonaid níos airde de tharchuradóirí ceann suite i gcomparáid le cinn críochfoirt simplí.

Roghnú an Tarchuradóir Teocht ceart le haghaidh Rialú Próiseas

Chun an tarchuradóir teochta ceart a roghnú le haghaidh feidhmchlár rialaithe próisis, ní mór sonraíochtaí an tarchuradóra a mheaitseáil le riachtanais tomhais an iarratais thar iltoisí ag an am céanna. Tugann an creat seo a leanas aghaidh ar na príomhchritéir roghnúcháin i seicheamh cinnidh phraiticiúil.

Cineál Braiteoir agus Raon Tomhais

Is é an chéad chinneadh roghnóireachta an cineál braiteora, a chinneann acmhainneacht cruinneas bunúsach, raon tomhais, agus comhoiriúnacht chomhshaoil an chórais. Bain úsáid as braiteoirí RTD (Pt100 nó Pt1000) agus tarchuradóirí comhoiriúnacha le haghaidh feidhmchlár a éilíonn cruinneas tomhais níos fearr ná móide nó lúide 1 céim Celsius, le haghaidh teochtaí faoi bhun 600 céim Celsius, agus nuair is gá cobhsaíocht fhadtéarmach thar blianta de sheirbhís leanúnach. Bain úsáid as braiteoirí teirmeachúpla agus tarchuradóirí comhoiriúnacha le haghaidh teochtaí os cionn 600 céim Celsius, d'iarratais ina bhfuil gá le freagra tapa ar athruithe teochta tapa, nó nuair a bhíonn costas braiteoirí RTD toirmeascach ar líon mór pointí tomhais.

Tá tarchuradóirí ionchuir uilíocha a ghlacann le hionchuir teirmeachúpla agus RTD araon ar fáil ón gcuid is mó de na mórmhonaróirí agus tá siad thar a bheith luachmhar in áiseanna le fardail braite éagsúla nó in iarratais iarfheistithe nuair is féidir nach raibh an cineál braiteora atá ann cheana féin ar eolas tráth soláthair an tarchuradóra. Is gnách go n-íolann tarchuradóirí ionchuir uilíoch incrimint bheag cruinnis i gcomparáid le tarchuradóirí braite ar leith mar gheall ar na comhréitigh a bhaineann le ciorcaid ionchuir a dhearadh chun an comhartha teirmeachúpla leibhéal millivolt agus an tomhas friotaíochta a theastaíonn le haghaidh ionchuir RTD a láimhseáil, ach laghdaigh dearaí nua-aimseartha an pionós cruinnis seo go dtí níos lú ná 0.05 céim Celsius i bhformhór na gcásanna.

Prótacal Aschuir agus Riachtanais Chumarsáide

Caithfidh prótacal aschuir an tarchuradóra a bheith comhoiriúnach le bonneagar an chórais rialaithe glactha:

• 4 go 20 mA analóg amháin: Oiriúnach do chórais DCS agus PLC níos sine gan cumas cumarsáide réimse digiteach, nó le haghaidh iarratais shimplí nuair nach gá ach an luach teochta próiseas reatha ag an gcóras rialaithe agus ní gá aon sonraí diagnóiseacha a tharchur. Is é an tarchuradóir analógach amháin an rogha costas is simplí agus is ísle, a éilíonn ach cárta ionchuir analógach caighdeánach sa chóras rialaithe glactha.
• 4 go 20 mA le HART: Forshuiteann prótacal HART (Transduchtóir Iargúlta Seoladh Mhórbhealaigh) comhartha digiteach ar an lúb reatha 4 go 20 mA, rud a ligeann do chumraíocht, diagnóisic, agus sonraí athróg próisis tánaisteacha a chur in iúl do chóras bainistíochta sócmhainní atá comhoiriúnach le HART agus leanann an comhartha bunscoile 4 go 20 mA ag oibriú leis an mbonneagar ionchuir analógach atá ann cheana féin. Is iad tarchuradóirí cumasacha HART an rogha is mó le haghaidh suiteálacha nua tarchuradóra teochta tionsclaíochta ar fud an domhain mar go soláthraíonn siad cumas diagnóiseach digiteach gan gá le bonneagar sreangaithe analógach atá ann cheana féin a athsholáthar.
• Foundation Fieldbus nó PROFIBUS PA: Busanna páirce digiteacha íona a chuireann prótacal cumarsáide digiteach uile in ionad na lúb reatha 4 go 20 mA a iompraíonn ilathróga próisis, diagnóisic, agus paraiméadair chumraíochta thar phéire amháin sreanga ar féidir leo ilfheistí a nascadh i topology bus. Oiriúnach do shuiteálacha nua ina dtacaíonn an córas rialaithe leis na prótacail sin agus go dtugann na buntáistí a bhaineann le tomhas il-athraitheach agus diagnóisic chuimsitheach ó phéire sreinge aonair údar leis an gcostas innealtóireachta suiteála níos airde i gcomparáid le córais analógacha nó HART.
• Gan sreang (WirelessHART nó ISA100): Tarchuradóirí teochta gan sreang a chuireann in iúl tomhais chuig geata gan sreang gan aon chábla comhartha, faoi thiomáint ag cadhnraí nó ag baint le fuinneamh ó thimpeallacht an phróisis. Tá tarchuradóirí gan sreang thar a bheith luachmhar in iarratais iarfheistithe ina mbeadh sé ró-chostasach cáblaí comharthaí nua a rith chuig láithreacha dorochtana nó guaiseacha, agus in feidhmchláir a dhéanann monatóireacht ar shócmhainní a ghluaiseann nó a rothlaíonn, áit nach bhfuil sé praiticiúil naisc sreangaithe.

Coinníollacha Comhshaoil agus Próisis

Forchuireann an timpeallacht fhisiciúil ina suiteálfar an tarchuradóir ceanglais ar thithíocht an tarchuradóra, ar an rátáil cosanta isteach agus ar dheimhniú limistéar guaiseach:

• Cosaint isteach: Caithfidh an tithíocht tarchuradóra íosrátáil IP65 (deannach deannaigh agus cosanta i gcoinne scairdeanna uisce) a bheith aige le haghaidh suiteálacha lasmuigh agus timpeallachtaí níocháin; IP67 (tumadh go 1 méadar) d'iarratais a bhfuil riosca tuilte uisce acu; agus IP68 (tumadh leanúnach) le haghaidh tarchuradóirí atá suiteáilte in áiteanna báite. Ní mór rátáil IP an chinn nasctha agus aon iontrálacha cábla a fhíorú, toisc go bhféadfadh rátáil IP níos airde a bheith ag an leictreonaic tarchuradóra ná na feistis iontrála a úsáidtear i ndáiríre sa suiteáil.
• Deimhniú limistéar guaiseach: Caithfidh tarchuradóirí atá suiteáilte i limistéir atá aicmithe mar limistéir a d'fhéadfadh a bheith pléascach faoi chaighdeáin náisiúnta nó idirnáisiúnta aicmithe limistéar guaiseach an deimhniúchán iomchuí don aicmiú limistéir shonrach a bheith acu. Is iad na modhanna cosanta limistéir ghuaiseacha is coitianta le haghaidh tarchuradóirí teochta ná sábháilteacht intreach (Ex ia nó Ex ib) le húsáid i gCriosanna 0, 1, agus 2 (guais gháis), agus imfháluithe lasair-dhíonach agus cruthúnas pléascadh (Ex d) d'iarratais ina bhfuil gá le tarchuradóirí cumhachta níos airde. Fíoraigh go gclúdaíonn formheas sonrach an tarchuradóra an grúpa gáis agus an aicme teochta is infheidhme maidir leis an suíomh suiteála.
• Frithsheasmhacht creathadh agus turrainge: I suiteálacha atá faoi réir creathadh innealra próisis, roghnaigh tarchuradóirí a ndearnadh tástáil orthu agus rátáilte don mhinicíocht agus don aimplitiúid creathadh a bhfuiltear ag súil leo. Ba cheart tarchuradóirí d'fheidhmchláir monatóireachta comhbhrúiteora, caidéil agus tuirbín a rátáil de réir caighdeáin tástála creathadh IEC 60068 2 6 le leibhéil creathadh 2g ar a laghad trasna an raon minicíochta 10 go 2,000 Hz chun teip roimh am ó thuirse comhpháirteanna de bharr creathadh a sheachaint.

Achoimre ar na Príomhpharaiméadair Roghnúcháin

Paraiméadar Roghnúcháin	Roghanna	Bunús an Chinnidh
Cineál ionchuir braiteora	RTD, Teirmeachúpla, Uilíoch	Raon teochta, accuracy requirement, response time
Prótacal aschuir	4 go 20 mA, HART, Fieldbus, Gan Sreang	Comhoiriúnacht an chórais rialaithe, riachtanais dhiagnóiseacha
Stíl gléasta	Ceann suite, DIN iarnróid, iargúlta	Suíomh suiteála, teocht chomhthimpeallach, rochtain
Cosaint isteach	IP65, IP67, IP68	Nochtadh lasmuigh, nigh síos, riosca báite
Deimhniú limistéir ghuaiseacha	Ex ia, Ex ib, Ex d, neamh ghuaiseach	Aicmiú limistéir, grúpa gáis, aicme teochta
Rang cruinnis	Caighdeán (móide nó lúide 0.5 go 1.0 deg C), Ard (móide nó lúide 0.1 go 0.3 deg C)	Riachtanas rialaithe próisis, sonraíocht an chórais sábháilteachta

Conas Fabhtcheartú a Dhéanamh le Tarchuradóir Teochta?

Tarchuradóir teochta Leanann fabhtcheartú seicheamh loighciúil diagnóiseach a leithlisíonn go córasach an locht ar an braiteoir, ar an sreangú, nó ar an tarchuradóir leictreonaice sula mbaintear amach tátail maidir leis an gcomhpháirt a dteastaíonn aird. Má bhíonn fadhbanna tarchuradóra ag druidim gan an struchtúr córasach seo, athchuirtear comhpháirteanna nach bhfuil gá leo agus aga neamhfhónaimh phróisis leathnaithe. Clúdaíonn an seicheamh seo a leanas na catagóirí locht is coitianta i suiteálacha tarchuradóra teochta tionsclaíocha.

Aschur Uasmhéid nó Íosta Tairiseach (Comhartha Sáithithe)

Léiríonn aschur tarchuradóra atá faoi ghlas ag 20.5 mA (nó sruth teip upscale an tarchuradóra) nó ag 3.6 mA (sruth teip íosscála) go bhfuil riocht lasmuigh den raon nó locht braite braite ag an tarchuradóir agus go bhfuil a aschur tiomáinte ag luach réamhshocraithe réamhshocraithe. Déan diagnóis mar seo a leanas:

1. Seiceáil do chóid locht gníomhacha: Ceangail cumarsáidí HART nó bogearraí cumraíochta an mhonaróra leis an tarchuradóir agus léigh aon diagnóisic locht gníomhach. De ghnáth, sainaithneoidh córas féin-dhiagnóiseacha an tarchuradóra an bhfuil an locht ina ionchur braite oscailte, ciorcad gearr ag an ionchur braite, ionchur braite as raon, nó locht crua-earraí tarchuradóra inmheánaigh. Treoraíonn an fhaisnéis dhiagnóiseach seo an t-imscrúdú láithreach chuig an gcomhpháirt cheart gan cigireacht fhisiciúil a bheith ag teastáil ar gach eilimint sa lúb tomhais.
2. Tomhais leanúnachas braite ag na teirminéil tarchuradóra: Déan na treoraí braiteora a dhícheangal ó na críochfoirt ionchuir tarchuradóra agus tomhais an fhriotaíocht braiteora (do RTD) nó an leanúnachas (do theirmeachúpla) ag na scriúnna teirminéil le iliméadar calabraithe. Ba cheart go ndéanfadh Pt100 RTD ag teocht chomhthimpeallach thart ar 109 go 110 ohms in aghaidh gach 25 céim Celsius os cionn tagartha 0 céim an braiteora; léiríonn léamh ciorcad oscailte eilimint RTD briste nó luaidhe braite deighilte. Ba cheart go mbeadh léamh friotaíochta an-íseal ag teirmeachúpla ag teocht chomhthimpeallach (go hiondúil 1 go 10 ohms ag brath ar ábhar agus fad an teirmeachúpla); léiríonn ciorcad oscailte acomhal nó sreang teirmeachúpla briste.
3. Athcheangail an braiteoir agus seiceáil an léamh i gcoinne tagartha: Má thomhaiseann an braiteoir i gceart ag na críochfoirt tarchuradóra ach go bhfuil an t-aschur tarchuradóra fós sáithithe, deimhnigh go bhfuil réise tomhais cumraithe an tarchuradóra oiriúnach do theocht an phróisis iarbhír. Déanfaidh tarchuradóir a oibríonn i gceart a fhaigheann comhartha braite do theocht lasmuigh dá raon cumraithe a aschur a sháithiú; ba cheart go laghdódh an raon tomhais nó an raon tomhais a athchumrú chun teocht an phróisis iarbhír gnáthoibriú a chur ar ais.

Aschur Noisiúil nó Éagobhsaí

Léiríonn aschur a athraíonn go tapa thar an méid a d’fhéadfadh teocht an phróisis féin a bheith san áireamh go mbailítear torainn leictreach sa bhraiteoir nó sa sreangú tarchuradóra, nasc scaoilte, nó fadhb iontrála taise i dtithíocht an tarchuradóra nó sa cheann nasc braite. Fiosraigh na nithe seo a leanas in ord:

• Seiceáil talamh na sciath: Deimhnigh go bhfuil sciath an chábla braiteora suite ag foirceann amháin amháin (go hiondúil ag deireadh an tseomra rialaithe nó an chomh-aireachta marshaling), agus deireadh réimse na sciath gan teorainn. Nuair a chuirtear an sciath ar an dá cheann cruthaítear lúb talún a fhéadfaidh torann a instealladh isteach sa chiorcad tomhais ag na minicíochtaí céanna leis an bhfoinse trasnaíochta. Is minic a réitítear fadhbanna torainn tarchuradóra trí sciatha dhá thalamh a cheartú gan aon idirghabháil eile.
• Déan iniúchadh ar chríochfoirt naisc le haghaidh taise agus creimeadh: Oscail ceann nasc an tarchuradóra agus scrúdaigh gach scriúnna críochfoirt agus naisc le haghaidh carnadh taise, táirgí creimthe, nó scriúnna críochfoirt scaoilte. Cruthaíonn an taise idir críochfoirt sreang síneadh teirmeachúpla agus miotalóireacht ar an talamh sruthanna sceite a fheictear mar thorann sa tomhas. Triomaigh ceann an cheangail le haer comhbhrúite tirim, déan críochfoirt creimthe a chóireáil le glantóir teagmhála, agus déan gach scriúnna críochfoirt níos doichte go dtí an chasmhóimint shonraithe roimh an ceann a athchóimeáil le séala iontrála cábla úr.
• Cáblaí braite ar leith ó cháblaí cumhachta: Fíoraigh go ndéantar an cábla braiteora a stiúradh ar leithligh ó cháblaí cumhachta, cáblaí tiomána minicíochta athraitheach, agus foinsí ard torainn eile le linn a rith ón braiteoir go dtí an tarchuradóir nó an seomra rialaithe. Cruthaíonn ródú comhthreomhar braiteoirí agus cáblaí cumhachta cúpláil ionduchtach agus capacitive a instealladh torann isteach sa chomhartha tomhais; trí scaradh 300 mm ar a laghad ó cháblaí cumhachta a choinneáil, nó cáblaí braite a chur i seoladán miotalach ar leith, cuireann sé deireadh leis an gcosán cúplála seo.

Fritháireamh Léitheoireachta: Earráid Tomhais Chomhsheasmhach

Léiríonn tarchuradóir teochta a tháirgeann léamh go comhsheasmhach os cionn nó faoi bhun teocht an phróisis iarbhír trí fhritháireamh seasta ar fud an raon tomhais, arna dhearbhú trí chomparáid le teirmiméadar tagartha calabraithe sa phróiseas céanna, sruth calabraithe tarchuradóra, cumraíocht tarchuradóra mícheart, nó foinse earráide córasach cosúil le friotaíocht luaidhe i nasc RTD dhá shreang neamhchúitithe. Fíoraigh paraiméadair chumraíocht an tarchuradóra (cineál braiteora, cineál nasc, réise, agus nialas) i gcoinne an bhundoiciméadúcháin coimisiúnaithe sula ndéanann tú seiceáil calabraithe, toisc go bhfuil earráidí cumraíochta a thugtar isteach le linn cothabhála ina gcúis choitianta agus éasca le ceartú ar fhritháireamh léitheoireachta córasach. Má dheimhnítear go bhfuil an chumraíocht ceart, déan seiceáil calabraithe dhá phointe ag baint úsáide as foinse teochta cruinneas agus tarchuradóir tagartha deimhnithe nó calabróir chun méid agus spleáchas teocht an fhritháireamh a shaintréithe, agus ceartú calabraithe a chur i bhfeidhm nó cuir an tarchuradóir in ionad má sháraíonn an fhritháireamh ceanglas cruinnis an iarratais.

Tarchuradóirí Teochta a Chothabháil le haghaidh Feidhmchláir Thionsclaíoch

A smachtaithe tarchuradóir teochta cothaíonn clár cothabhála cruinneas tomhais, seachnaíonn sé teipeanna tomhais gan choinne a chuireann isteach ar rialú próisis, agus uasmhéadaíonn sé saol seirbhíse úsáideach na hinfheistíochta ionstraime. Clúdaíonn an clár cothabhála do tharchuradóirí teochta tionsclaíocha fíorú calabrú tréimhsiúil, iniúchadh fisiceach, athbhreithniú diagnóiseach sonraí le haghaidh cothabhála réamh-mheastacháin, agus athsholáthar pleanáilte comhpháirteanna braiteora a bhfuil taithí acu ar aosú luathaithe i seirbhís.

Sceideal Fíoraithe Calabrúcháin

Ba cheart an t-eatramh fíoraithe calabrúcháin do tharchuradóirí teochta a bhunú bunaithe ar cheanglas cruinnis an iarratais, ar chobhsaíocht fhadtéarmach sonraithe an tarchuradóra, agus ar iarmhairtí earráide tomhais neamhbhraite maidir le cáilíocht agus sábháilteacht rialaithe próisis. Réimníonn gnáth-thréimhsí fíoraithe calabraithe le haghaidh tarchuradóirí teochta tionsclaíocha ó 6 mhí le haghaidh tomhais criticiúla sábháilteachta nuair is gá aon sruth os cionn móide nó lúide 0.5 céim Celsius a bhrath go pras, go 2 go 5 bliana i gcás tomhais monatóireachta neamhchriticiúil i gcás ina dtugann sonraíocht chobhsaíochta fhadtéarmach an tarchuradóra (go hiondúil móide nó lúide 0.1 go 0.25 faoin gcéad den réise in aghaidh na bliana).

Ba cheart fíorú calabraithe a dhéanamh trí úsáid a bhaint as foinse teochta calabraithe (calabróir bloc tirim nó folctha teochta) atá inrianaithe de réir na gcaighdeán náisiúnta tomhais, le teirmiméadar tagartha calabraithe de chruinneas níos airde ná an tarchuradóir atá á sheiceáil mar chaighdeán comparáide. Taifead na léamha mar a aimsíodh agus mar atá fágtha ag dhá phointe teochta ar a laghad laistigh den réise cumraithe (go hiondúil ag 25 faoin gcéad agus 75 faoin gcéad den réise) chun earráid fhritháireamh agus réise nialasach a shainiú. Déan na torthaí calabraithe go léir a dhoiciméadú i dtaifead calabraithe na hionstraime agus treocht na dtorthaí thar chalabrúcháin leantacha chun sruth de réir a chéile a aithint a d'fhéadfadh dul in olcas riocht braiteora a léiriú sula mbeidh fadhb tomhais ann.

Cigireacht Fhisiciúil agus Cothabháil Choisctheach

Ba cheart go n-áireofaí na seiceálacha seo a leanas ag gach cuairt cothabhála sceidealta sa chlár iniúchta fisiceach do tharchuradóirí teochta:

• Sláine imfhálú: Déan iniúchadh ar thithíocht an tarchuradóra le haghaidh damáiste fisiciúil, creimeadh, nó meath ar na bratuithe cosanta. Deimhnigh go bhfuil gach iontráil cábla séalaithe leis na faireoga cábla rátáilte bunaidh agus go bhfuil na gaiscéid ar chlúdach an tarchuradóra gan damáiste agus go ndéanann siad teagmháil iomlán. Cuir gaiscéid meathlaithe ina n-ionad chun rátáil chosanta isteach na tithíochta a choinneáil.
• Naisc chríochfoirt: Déan iniúchadh ar gach nasc críochfoirt le haghaidh tightness, creimeadh, agus láithreacht aon taise sa cheann nasc. Déan scriúnna teirminéil níos doichte go dtí an chasmhóimint shonraithe; Is locht forásach é creimeadh ag naisc chríochfoirt a tháirgeann earráid tomhais mhéadaithe le himeacht ama agus teip ciorcaid oscailte sa deireadh mura dtugtar aghaidh air.
• Bail Thermowell (má tá sé feistithe): Iniúchadh a dhéanamh ar an thermowell le haghaidh creimeadh seachtrach, damáiste meicniúil ó chreathadh spreagtha ag sreabhadh (le feiceáil mar chaitheamh nó scoilteadh ag nasc an phróisis), agus glaineacht inmheánach. Cruthaíonn thermowell le tanú balla suntasach ó chreimeadh an baol go scaoilfear sreabhán próisis ar theip ar an mballa atá fágtha, rud a éilíonn athsholáthar sula gcuirfear isteach ar fheidhm chosanta tomhais an thermowell.
• Coinníoll eilimint an bhraiteora: Maidir le heilimintí RTD nochta agus teirmeachúpla, déan iniúchadh ar an truaill chosanta le haghaidh damáiste meicniúil, polladh creimthe, agus aon chomharthaí de éilliú sreabhán próisis sa chuas braiteora. Déan comparáid idir an fhriotaíocht braiteora reatha (do RTD) nó an fhriotaíocht inslithe (do sheath teirmeachúpla) agus na luachanna bonnlíne a taifeadadh ag an gcoimisiúnú; Léiríonn friotaíocht inslithe díghrádaithe sa truaill teirmeachúpla (faoi bhun 1 megohm ag an teocht oibriúcháin) dul isteach taise nó meath truaill a tháirgeann earráidí tomhais agus a éilíonn athsholáthar braiteoir.

Úsáid Sonraí Diagnóiseacha le haghaidh Cothabháil Thuarthach

Gineann tarchuradóirí teochta bus allamuigh cumasacha agus digiteacha HART go leanúnach sonraí diagnóiseacha is féidir a úsáid chun fadhbanna atá ag forbairt a aithint sula n-eascraíonn teipeanna tomhais. Déanann tarchuradóirí teochta comhtháite nua-aimseartha monatóireacht agus tuairisc ar pharaiméadair lena n-áirítear an teocht fuar acomhal, friotaíocht an braiteora (le haghaidh ionchuir RTD), an voltas soláthair lúb, teocht leictreonach inmheánach an tarchuradóra, agus na huaireanta oibriúcháin iomlána ó athshocrú go deireanach. Trí athbhreithniú a dhéanamh ar na paraiméadair dhiagnóiseacha seo trí chóras bainistithe sócmhainní le linn gnáthoibríochtaí, seachas fanacht leis an tarchuradóir foláireamh a chur in iúl, cumasaítear cur chuige cothabhála réamh-mheasta a sceidealaíonn athsholáthar braiteoirí bunaithe ar tháscairí riochta iarbhír seachas tréimhsí seasta féilire.

Tá méadú forásach ar fhriotaíocht braiteora RTD os cionn a luach ionchais do theocht an phróisis, a breathnaíodh i sonraí diagnóiseacha thar léamha comhleanúnacha, ina tháscaire luath ar éilliú eilimint braite nó damáiste meicniúil a tháirgfidh earráid tomhais suntasach nó teip ciorcaid oscailte sa deireadh. Má dhéantar athsholáthar braiteora a sceidealú ag an gcéad fhuinneog cothabhála pleanáilte eile nuair a shainaithnítear an treocht seo ar dtús, seachas fanacht le teip tomhais iomlán, seachnaítear an cur isteach ar phróiseas a bhaineann le hathsholáthar braiteoir neamhsceidealta le linn na táirgeachta. Tá an cur chuige réamh-mheasta seo maidir le cothabháil tarchuradóra teochta ar cheann de na feidhmchláir is costéifeachtaí den chumas diagnóiseach digiteach atá ionsuite i dtarchuradóirí teochta tionsclaíochta nua-aimseartha.
